Instalație de foraj Sunward SWDM45S: compactă, versatilă și gata de șantierele urbane

Proiectele moderne de infrastructură și fundații speciale se confruntă tot mai des cu restricții severe de spațiu. În mediul urban, la lucrări de consolidare, regenerare urbană sau extinderi ale rețelelor de utilități, accesul utilajelor de mari dimensiuni este adesea imposibil.

Forezele de mare capacitate oferă adâncimi și diametre impresionante, însă necesită platforme extinse, logistică complexă de transport și timpi mari de mobilizare. Atunci când spațiul devine factorul critic, eficiența operațională depinde direct de capacitatea utilajului de a lucra în gabarite reduse, fără a compromite performanța tehnică.

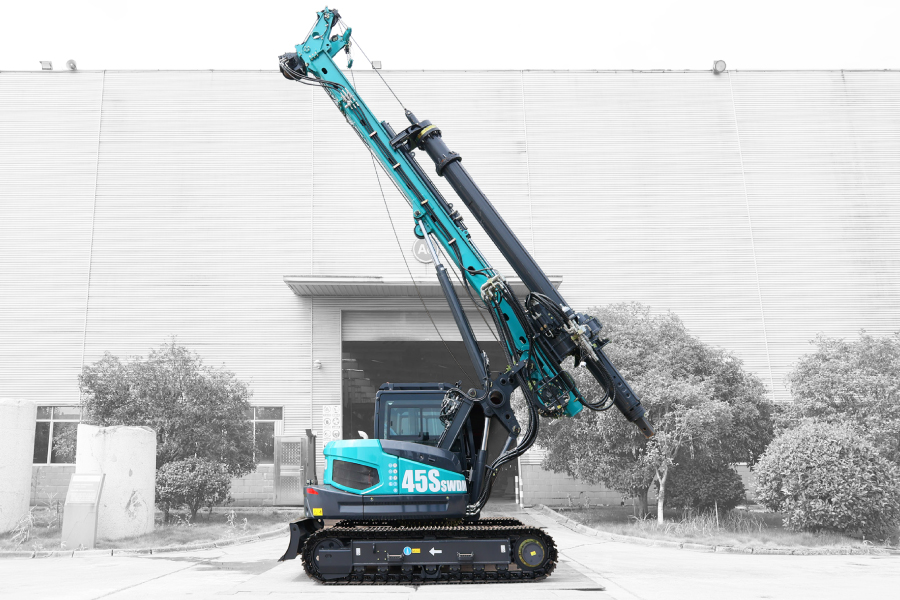

Sunward SWDM45S este o instalație de foraj Sunward SWDM45S rotativă de 17,3 tone, proiectată special pentru a răspunde provocărilor din spațiile restrânse. Aceasta îmbină un gabarit redus cu parametri de lucru ridicați, oferind o alternativă directă la utilajele supradimensionate.

Specificații cheie și avantaje operaționale:

• Cuplu de foraj: 50 kNm, asigurând forța necesară pentru piloți de fundație în terenuri dificile.
• Diametru maxim pilot: până la 1.000 mm.
• Manevrabilitate și stabilitate: șasiul telescopic permite reducerea gabaritului pentru un transport facil și extinderea acestuia în timpul lucrului pentru stabilitate maximă.
• Eficiență energetică: motorizare Yanmar Stage V și sistem hidraulic optimizat pentru consum redus și emisii scăzute.
• Versatilitate: configurabilă rapid atât pentru tehnologia LDP (piloți de diametru mare), cât și pentru CFA (foraj cu șnec continuu).

În continuare, analizăm în detaliu caracteristicile tehnice ale modelului SWDM45S și modul în care această instalație optimizează costurile de mobilizare și timpul de execuție pe un șantier real.

În selecția echipamentelor pentru fundații speciale în mediul urban, prioritățile pieței s-au schimbat semnificativ. Dincolo de adâncimea maximă de foraj, decizia de achiziție este determinată de viteza de mobilizare, adaptabilitatea la spațiul disponibil și punerea rapidă în funcțiune. În practică, un proiect eficient necesită trei lucruri.

Sunward SWDM45S răspunde direct acestor cerințe operaționale. Dotată cu un șasiu telescopic ce se restrânge la o lățime de 2.320 mm, instalația poate fi manevrată pe trasee de acces destinate utilajelor de talie mică. La o greutate operațională de 17,3 tone, echipamentul asigură o stabilitate excelentă în lucru și un cuplu de foraj de 50 kNm.

Această configurație oferă combinația optimă între gabaritul redus al unei foreze compacte și forța de lucru specifică utilajelor din clase superioare, reprezentând o soluție eficientă pentru fundații urbane.

Restricțiile de spațiu din șantierele urbane impun limite clare privind dimensiunea utilajelor utilizate. Prezența clădirilor învecinate și căile de acces înguste condiționează alegerea echipamentului potrivit. Modelul SWDM45S a fost proiectat pentru a furniza performanță ridicată într-un gabarit minim.

Șasiul telescopic reprezintă elementul central al acestei flexibilități. Pentru transport, șenilele se restrâng la o lățime de 2.320 mm, simplificând încărcarea și încadrarea în limitele de gabarit rutier. În modul de lucru, șasiul se extinde până la 2.920 mm, oferind baza de sprijin necesară pentru executarea forajelor în siguranță.

Cu dimensiuni de transport de 8.183 × 3.000 mm și o greutate de 17,3 tone, SWDM45S se mută rapid între șantiere. De asemenea, timpul redus de montaj permite începerea lucrărilor imediat după descărcarea de pe trailer, optimizând timpii neproductivi și logistica de șantier.

Performanța instalației SWDM45S este susținută de motorul Yanmar 4TNV98CT-VSI, recunoscut pentru fiabilitatea sa în aplicații grele. Unitatea dezvoltă 53,7 kW la 2.100 rpm și respectă standardul european de emisii EU Stage V, asigurând puterea necesară pentru foraj și conformitatea deplină cu reglementările de mediu.

Avantajele conformității EU Stage V în mediul urban

• Acces pe șantiere reglementate: tot mai multe municipalități condiționează accesul utilajelor de nivelul scăzut de emisii. Standardul Stage V permite participarea la proiecte din zone urbane protejate sau cu restricții de mediu.
• Putere calibrată: puterea de 53,7 kW la 2.100 rpm este optimizată pentru a alimenta sistemul hidraulic la capacitate maximă, evitând consumul excesiv de combustibil.
• Fiabilitate tehnică: motorul Yanmar oferă o durată lungă de viață și performanțe constante în condiții dificile de exploatare.

Un utilaj eficient din punct de vedere energetic reduce costurile operaționale directe și elimină riscul de penalități cauzate de întârzieri sau neconformități de mediu.

Sistemul hidraulic al modelului SWDM45S convertește eficient puterea motorului în forță de lucru. Proiectat pentru mișcări line și progresive, acesta permite operatorului un control exact în fiecare etapă a procesului de forare.

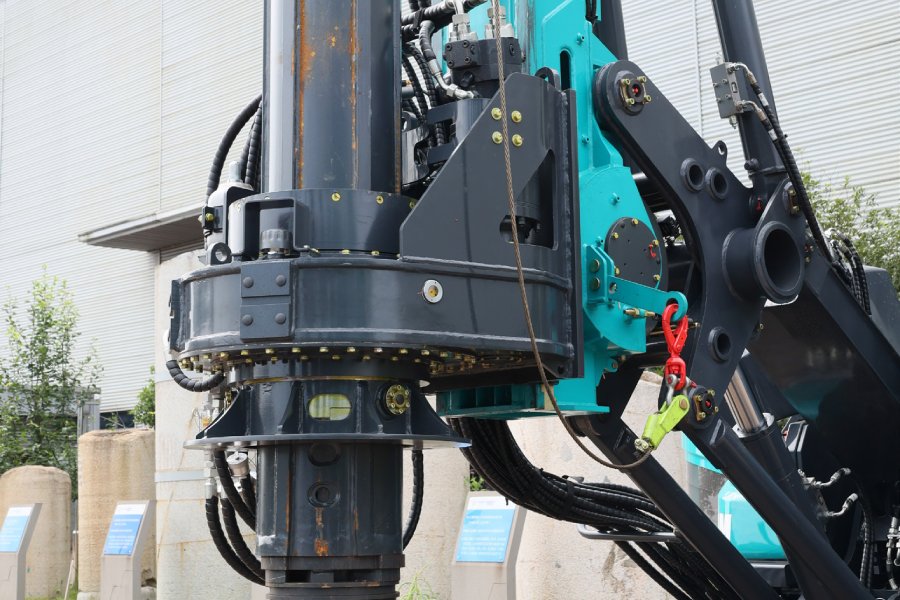

Capul rotativ și sistemul de avans

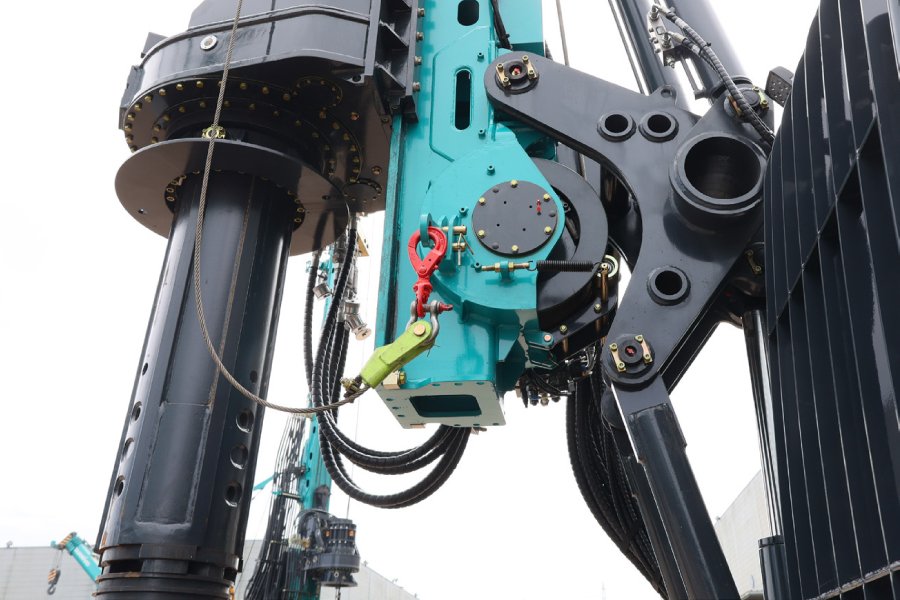

Capul rotativ dezvoltă un cuplu maxim de 50 kNm pe o gamă de turații cuprinsă între 5 și 50 rpm. Această plajă oferă turație redusă cu cuplu ridicat pentru straturi geotehnice dure, respectiv turație mare pentru avans rapid în formațiuni moi.

Sistemul de avans și extragere (crowd și pullback) furnizează o forță de apăsare de 70 kN și o forță de ridicare de 60 kN, având o cursă de 2.000 mm. Aceste caracteristici asigură o rată de avans constantă și o calitate superioară a găurii forate.

Precizia hidraulică este esențială pe șantierele urbane, unde abordarea terenurilor dificile sau lucrul lângă structuri sensibile necesită un control riguros și o adaptare rapidă la condițiile din teren.

În configurația cu bară Kelly, SWDM45S permite executarea piloților cu diametru de până la 1.000 mm și adâncimi cuprinse între 16 și 24 de metri, acoperind cerințele majorității proiectelor de fundații urbane.

Adâncimea de lucru se adaptează prin alegerea barei Kelly potrivite. Cu opțiunea JS325-4 × 5 m se ating adâncimi de 16 m, cu JS325-5 × 5 m se ajunge la 21 m, iar cu versiunea JS325-5 × 5,5 m se atinge adâncimea maximă de 24 m. Masa barelor variază între 2.130 și 2.250 kg, fiind disponibile și configurații personalizate.

Echipamentul oferă flexibilitate tehnologică, putând fi configurat atât pentru tehnologia LDP (piloți de diametru mare), cât și pentru tehnologia CFA (foraj cu șnec continuu), extinzând gama de lucrări pe care compania le poate executa cu un singur utilaj.

Instalația SWDM45S este concepută pentru a asigura un control intuitiv și o operare facilă. Comenzile hidraulice precise ajută operatorul să poziționeze catargul cu acuratețe, chiar și în spații extrem de limitate.

Filosofia de proiectare aplicată de Sunward urmărește reducerea complexității mecanice. Această abordare crește fiabilitatea generală a echipamentului, simplifică operațiunile de întreținere și reduce riscul defecțiunilor neprevăzute pe șantier.

Ajustarea catargului și gabaritul pe verticală

• Înclinare laterală: ±3°
• Înclinare frontală / posterioară: 4° / 88°
• Înălțime operațională: 9.556 mm

Ajustarea catargului permite calibrarea poziției de lucru pe terenuri denivelate sau lângă structuri existente. Înălțimea redusă de lucru reprezintă un avantaj tehnic clar în zonele cu restricții de gabarit pe verticală sau sub rețele de utilități aeriene.

Eficiența unei investiții în utilaje depinde de disponibilitatea acestora pentru execuția lucrărilor. Sunward Europe susține continuitatea proiectelor prin stocuri de utilaje disponibile pe continent și prin parteneriate cu firme de închiriere specializate.

Arhitectura simplificată a modelului SWDM45S permite o mentenanță rapidă, reducând timpii de oprire în service și maximizând timpul de funcționare pe șantier.

• Livrare rapidă: stocurile europene elimină timpii mari de așteptare la achiziție.
• Opțiuni de achiziție: posibilitate de cumpărare directă sau închiriere prin parteneri autorizați, în funcție de cerințele financiare ale proiectului.
• Grad ridicat de utilizare: construcția robustă și mentenanța accesibilă mențin costurile de exploatare sub control pe întreaga durată de viață a echipamentului.

Decizia de achiziție se bazează pe valoarea adăugată pe întreaga durată de viață a echipamentului, depășind analiza simplă a prețului inițial. Modelul SWDM45S oferă un avantaj competitiv prin patru piloni financiari și operaționali.

Performanța reală a echipamentului SWDM45S constă în echilibrul dintre masă, putere și productivitate. Utilajul optimizează întregul ciclu de lucru, nu doar etapa de forare propriu-zisă.

Eficiența în lucrările moderne de fundații speciale este determinată de capacitatea de a furniza soluții tehnice în condiții de șantier complexe. Instalația de foraj Sunward SWDM45S combină dimensiunile compacte, puterea de forare și flexibilitatea aplicațiilor pentru a răspunde direct acestor provocări.
